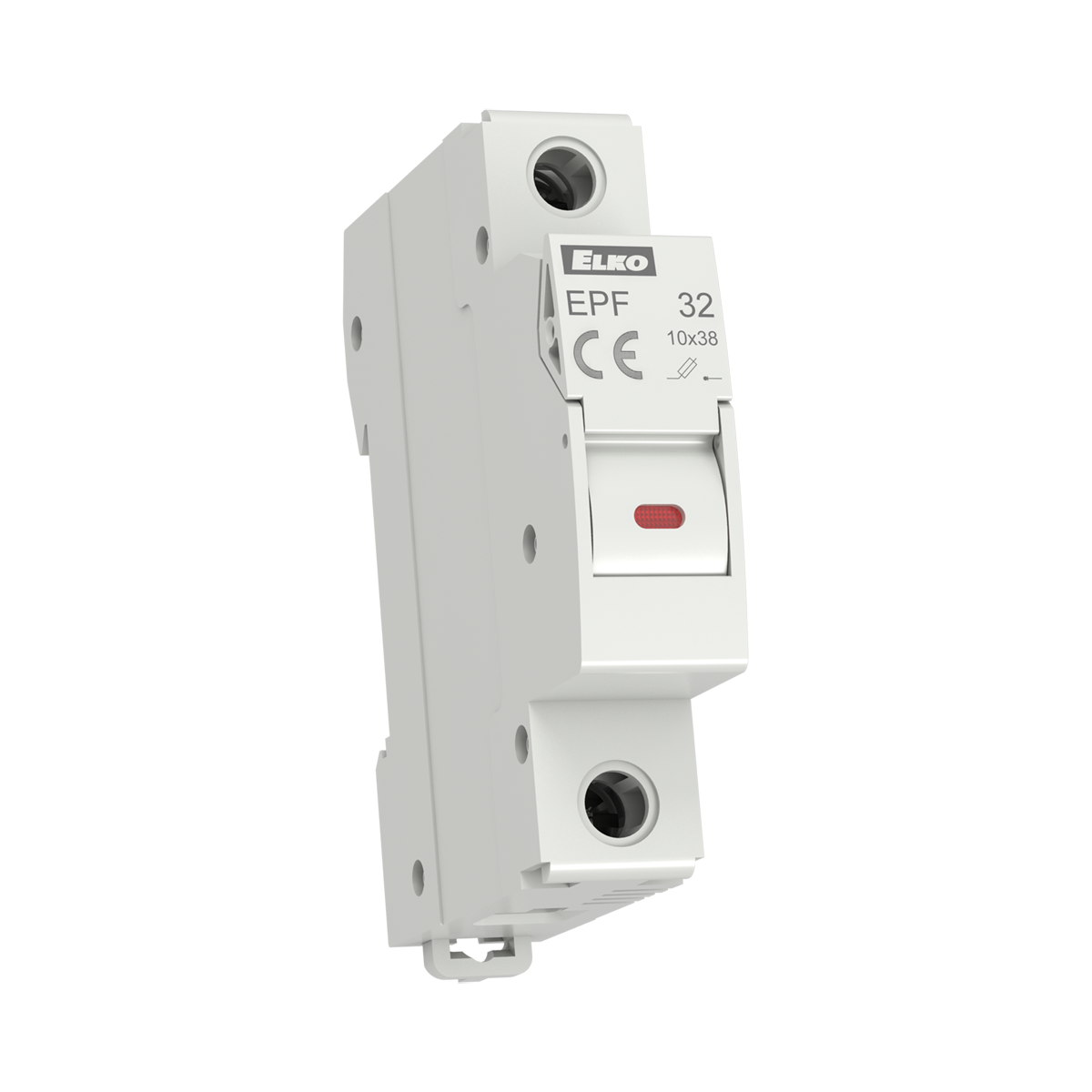

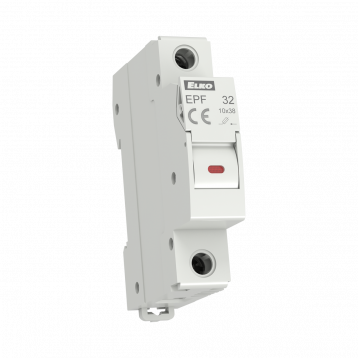

Pojistkový odpojovač s pojistkou 12A 1000V DC (10x38) - EPF-32PV

POPIS

• Pojistkové odpojovače EPF slouží jako ochrana fotovoltaických stringů před zkratem.
• Jsou určeny pro válcové pojistkové vložky velikosti 10 x 38 mm, které jsou součástí odpojovače a dodávají se ve variantách 12A 1000V DC nebo 15A 1000V DC.
• Optická LED indikace stavu pojistky na čelní straně signalizuje selhání pojistky.

TECHNICKÉ PARAMETRY

• Ochrana proti zkratovému proudu ve fotovoltaických systémech
• Modulární design, šířka 1 modul na pól
• Indikátor selhání pojistky
• Splňují požadavky EN 60947-3
• Jmenovité pracovní napětí 1000 V DC
• Jmenovitý proud Ie DC-20B 1000 V DC až do 30 A
• Počet pólů 1
• Kategorie užití DC-20B
• Jmenovitá vypínací schopnost 33 kA (30 kA od 20A)
• Max. výkonová ztráta poj. vložky 4 W
• Šířka přístroje 18 mm (na pól)
• Výška přístroje 83 mm (89 mm včetně západky na lištu)
• Montáž na přístrojovou (DIN) lištu 35 mm
• Stupeň krytí IP20
• Průřez připojovacích vodičů 2,5 — 10 mm2
• Okolní teplota -30 — +70 °C
• Nadmořská výška ≤ 2000 m
• Relativní vlhkost ≤ 95 %
• Odolnost vůči teplu a vlhku třída 2
• Stupeň znečištění 3
• Instalační třída III
• Velikost pojistkové vložky 10 x 38 mm
• Hmotnost 0.07 kg na pól

UPOZORNĚNÍ

• Tento odpojovač není určen pro vypínání/odpojování pod napětím!
• Montáž může provádět pouze osoba s elektrotechnickou kvalifikací!
• Vzhledem k riziku spojenému s případným nesprávným připojením zařízení doporučujeme, aby montáž prováděla kvalifikovaná osoba s elektrotechnickou kvalifikací. Neneseme zodpovědnost za  neodborné zapojení a případné škody tím způsobené.
